Программируемый терморегулятор предназначен для контроля температуры в диапазоне от -50°С до +110°С. Он может работать в паре с нагревателем или охладителем. Идеален для небольшой домашней автоматизации.
Термостат может быть использован как в домашних, так и промышленных условиях.

Поместите чувствительный элемент датчика в среду измерения. Чувствительный элемент находится в металлической герметичной колбе, потому может использоваться в агрессивной среде. Длина кабеля от чувствительного элемента до модуля 50 см.

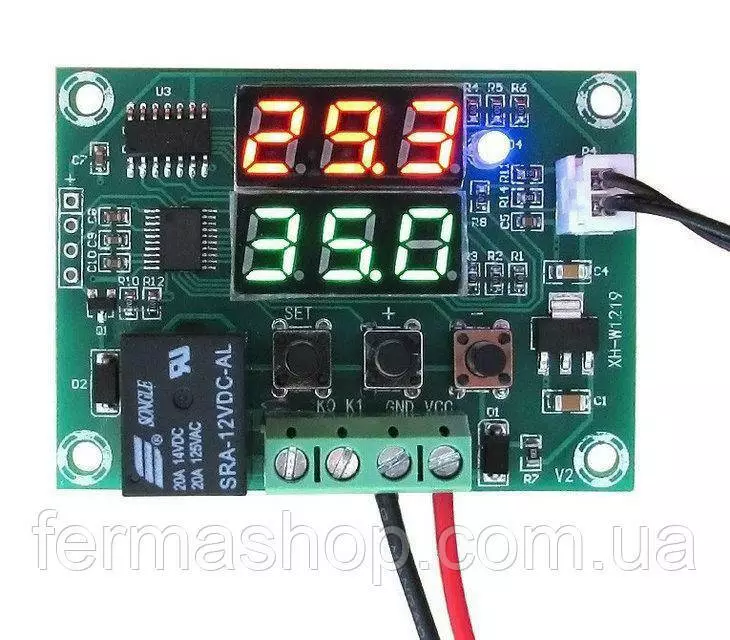

Для подключения питания на плате термостота есть две клеммы зажима, обозначенные +12V (напряжение питания) и GND (общий контакт). Для подключения нагревателя/охладителя также есть две клеммы зажима. Коммутация нагревателя/охладителя происходит через реле . Когда реле замкнутое – горит красный светодиод, обозначенный LED.
Терморегулятор имеет два LED дисплея с тремя знаками каждый, на верхнем дисплее отображается текущая измеряемая температура с датчика, на нижнем температура включения или отключения реле.
Когда все собрано, можно приступать к настройке и работе. После подачи питания на дисплее будет отображаться текущее и заданное значение температуры. При температуре до 100°C на дисплее будет отображаться значение с десятыми долями градуса Цельсия, после 100°C целое число.
Настройки терморегулятора сохраняются в энергонезависимую память микроконтроллера и отключения питания прибора их не меняет.
Для входа в меню терморегулятора нужно нажать и удерживать около 3 секунд кнопку «SET».

Технические характеристики:

Диапазон: -50 ~ 110 С
Точность: 0.1 по Цельсию
Датчик: NTC10K в водонепроницаемом корпусе
Длина кабеля: 0.5 м
Напряжение питания: 12 в постоянного тока
Выход: релейный выход 20A (12-125 В) 10А (220 В)
Гистерезис: 0.1 ~ 30 по Цельсию
Задержка запуска: 0-10 мин
Калибровка температуры: -10 ~ 10 по Цельсию
Размеры: 60*43*16 мм

Сфера применения - домашние и промышленные системы отопления, системы кондиционирования, инкубаторы, теплицы, морозильные или охладительные установки, сушильные шкафы, системы нагрева воды, измерения температуры двигателя с возможностью включения вентилятора радиатора, температуры на улице, в салоне и т.д .

Для установки температуры контроля необходимо нажать кнопку SET, после чего кнопками "+" или "-" установить новую температуру, и еще раз нажать кнопку SET.

Для входа в режим программирования необходимо удерживать 3 секунды кнопку SET, после чего с помощью кнопоки "+" или "-" выбрать пункт меню из списка ниже. Для Сохранения настроек нужно нажать и удерживать кнопку SET, или же не нажимать никакие кнопки в течение 10 секунд. Для возврата к установкам по-умолчанию нужно нажать и удерживать кнопку "+".

Параметры программирования XH-w1219

Код
Параметр
Настройка
Заводская установка

Р0
Режим (охлаждения/нагрев)
C/H
C

Р1
Гистерезис
0.1 - 30
2

Р2
Корекция температуры
-10 - +10
0

Р3
Задержка запуска
0 - 10 минут
0

Р4
Сигнализация высокой температуры
-50 - +100
+110
