Опис товару

Характеристики:
Рабочее напряжение: 160...300 В

Максимальная мощность нагрузки: 1кВт

Диапазон регулировки мощности: 10-90 %

Ток нагрузки: до 5 А

Габаритные размеры платы, мм: 25х30

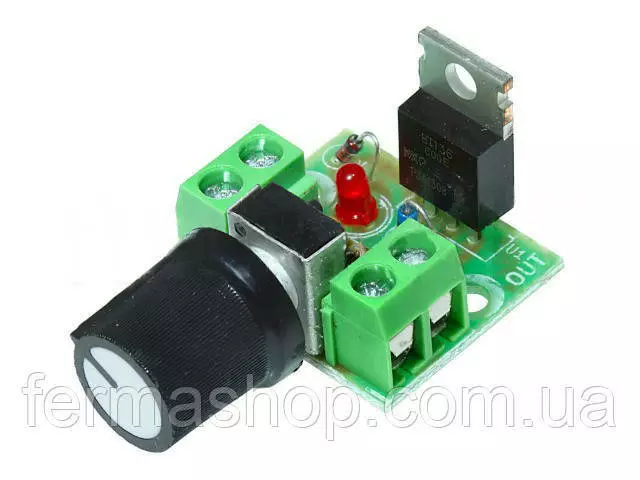

Радио конструктор M216.4 предназначен для изготовления регулятора мощности. Недорогое устройство может использоваться для регулировки мощности нагревательных, осветительных приборов, коллекторных электродвигателей переменного тока, болгарок - для плавного запуска, мощность которых не превышает 1000 Вт.
Также семестровый регулятор можно купить практически для всех электрических сетевых паяльников 220В, для плавной регулировки температуры в широких пределах, от маломощных 20-40Вт до TLW 500 Вт, чтобы дольше прослужил тэн и меньше обгорало жало.

Устройство состоит из симистора и время задающей цепочки. Принцип регулировки мощности заключается в изменения продолжительности времени открытого состояния симистора. Чем большее время симистор открыт, тем большая мощность отдается в нагрузку. А так как симистор выключается в момент когда ток протекающий через симистор равен нулю, то задавать продолжительность открытия симистора будем в пределах половины периода. В начале положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения, конденсатор С1 заряжается через делитель R1, R2. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога «пробоя» динистора (около 32 В). Динистор замкнет цепь D1, C1, D2 и откроет симистор U1. Симистор остается открытым до конца полупериода.

Время зарядки конденсатора задается параметрами цепочки R1, R2, C1. Резистором R2 задаем время зарядки конденсатора, а соответственно и момент открытия динистора и симистора. То есть этим резистором производится регулировка мощности. При действии отрицательной полуволны принцип работы аналогичен. Светодиод LED индицирует рабочий режим регулятора мощности.
