Опис товару

Техническое описание
Глубина обнаружения монеты, см 20 — 25 см
Глубина обнаружения крупных объектов, 100 — 150 см
Напряжение питания, 9 — 14 B
Потребляемый ток, 60 — 70 мА
Импульсный потребляемый ток, 1 — 2 А
Габаритные размеры платы, 45 X 52 мм

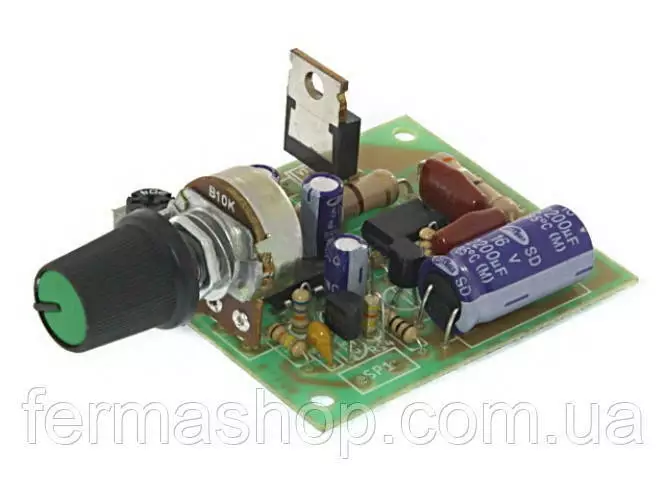

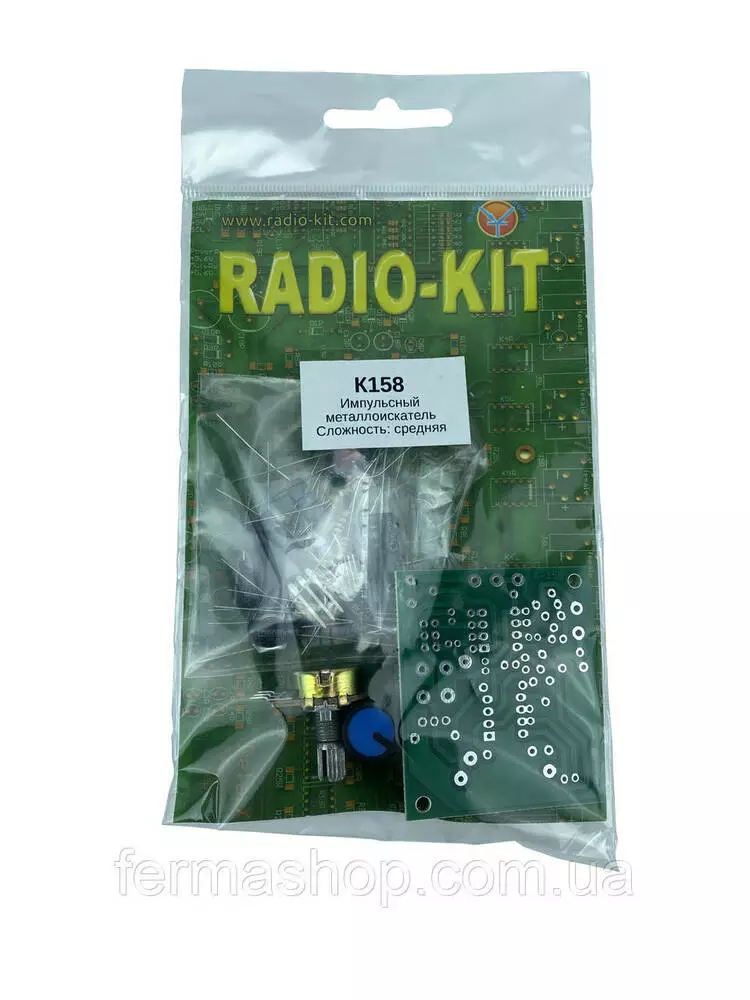

Импульсный металлоискатель - набор предназначен для изготовления металлоискателя позволяющего обнаруживать предметы из черных и цветных металлов.

Общее описание: Прибор состоит из двух основных узлов: передающего и приемного. Передающий узел состоит из генератора импульсов на микросхеме NE555 и мощного ключа на транзисторе IRF740. Приемный узел собран на микросхеме TL072 и транзисторе ВС547. Возбуждающий сигнал передается периодически в катушку датчика, в виде импульсов длительностью 125- 150 мкс и частотой 125-150 Гц. В проводящих объектах наводятся затухающие вихревые токи, которые возбуждают затухающее электромагнитное поле. В зависимости от проводящих свойств и размера объекта, сигнал меняет свою форму и длительность.

Изготовление поисковой катушки: Для изготовления поисковой катушки понадобится жесткая неметаллическая оправка Ø 200-250 мм, медный обмоточный эмалированный провод ПЭВ (Ø0,4 - 0,6 мм) длиной 20 метров, медный многожильный изолированный провод 2x1,5 мм2 длиной 120 - 150 см для соединения катушки с платой. На оправку плотно намотать 25 витков обмоточного провода. Концы провода закрепить, и с помощью пайки соединить многожильным изолированным проводом с платой к контактам L1.
